安檢機是一種用于公共場合輔助工作從員檢測出違禁品的設備，設備分為輸送部分、X射線源及控制部分、信號采集處理及傳輸部分、圖像處理部分和電氣控制部分。系統組成主要是由硬件和軟件兩大部分組成。

硬件部分包括：

（1）X射線發生控制器

（2）X射線探測器

（3）數據采集裝置

（4）機械裝置

（5）工業控制計算機及顯示裝置

軟件部分包括：

（1）系統控制部分。

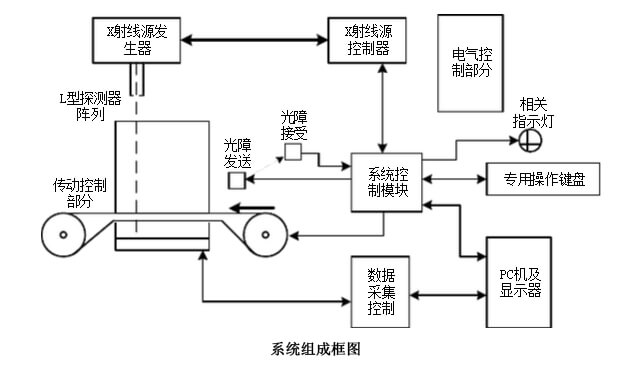

（2）圖像處理部分系統組成框圖如下：

安檢系統中包括的部件和子部件如下：

1、X射線源

2、X射線源控制和驅動裝置

3、X射線探測器陣列盒

4、電子控制單元

5、工控機

6、顯示器

7、中間繼電器

8、鑰匙開關

9、傳送帶

10、 光障

11、系統供電裝置

系統子部件功能描述

一、 X射線源 X射線源包括三部分：

(1) 高壓發生器(兩個高壓倍加及反饋電路)

(2) X射線管

(3) 準直器 X射線管和兩個電壓倍壓及反饋電路組成的高壓發生裝置放入充滿油并具有鉛屏蔽的殼體中，電纜WS9給X射線源提供燈絲和高壓驅動信號，并將高壓和陽極電流的取樣信號反饋給X射線控制和驅動機箱， 以保持檢查期間高壓和陽極電流的穩定。準直器的作用是將X射線束整成扇形射束。

二、安檢機的探測器陣列盒兩個探測器陣列形成L形狀，以解決探測死角的問題。豎直側(后文稱為側探測盒)及水平側(后文稱為底探測盒)中各有多塊探測器板，每塊板包含32個通道。高、低能模擬信號在探測板上經放大后進行數字化并傳送到工業控制計算機進行處理。

三、電子控制部分控制板負責接收工業控制計算機的指令，控制電機運行與停止、監測光障狀態、判斷行李物品的進入與離開、控制X射線的發射與關閉、監測X射線控制模塊是否正常工作，如發現異常，則自動報警。
